Solarwechselrichter mit einphasigem 48v

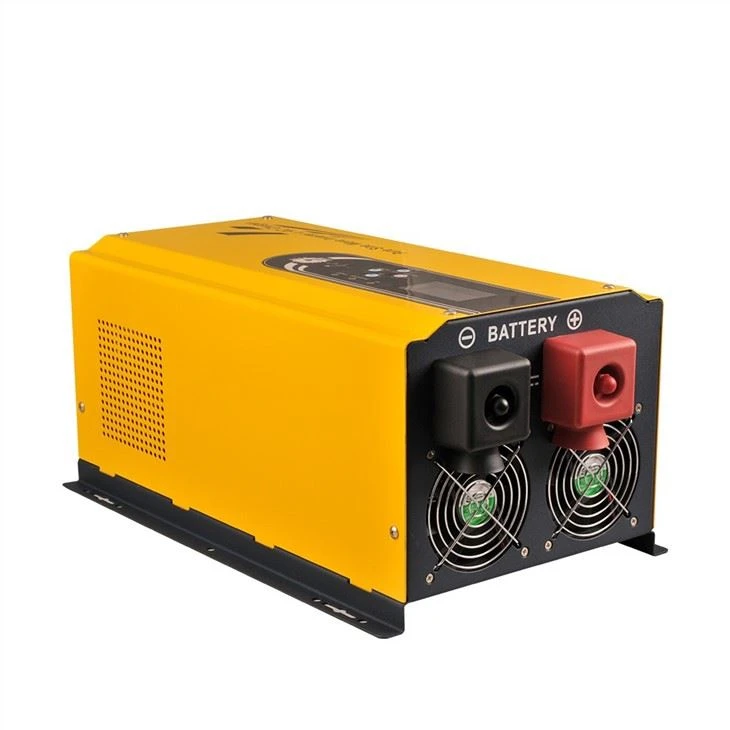

Solarwechselrichter der GI-SERIE mit einphasigem 48V

Das Schaltnetzteil soll die Schaltung verwenden, um die Schaltröhre so zu steuern, dass sie mit hoher Geschwindigkeit ein- und ausgeschaltet wird.

Wandeln Sie den Gleichstrom in hochfrequenten Wechselstrom um und führen Sie ihn dem Transformator zur Transformation zu, wodurch Sie die erforderliche eine oder mehrere Spannungssätze erzeugen! Der Grund für die Umstellung auf hochfrequenten Wechselstrom liegt darin, dass der Wirkungsgrad des hochfrequenten Wechselstroms im Transformatorkreis des Transformators viel höher ist als der von 50 Hz. Daher kann der Schalttransformator sehr klein gemacht werden und wird beim Arbeiten nicht sehr heiß! ! Die Kosten sind sehr gering. Wenn die 50 Hz nicht in eine Hochfrequenz umgewandelt werden, ist das Schaltnetzteil bedeutungslos.

Der Arbeitsablauf des Schaltnetzteils ist:

Stromversorgung→Eingangsfilter→Vollbrückengleichrichter→DC-Filter→Schaltröhre (Schwingungsinverter)→Schalttransformator→Ausgangsgleichrichter und Filter.

Der AC-Leistungseingang wird gleichgerichtet und in DC gefiltert

Die Schaltröhre wird durch ein hochfrequentes PWM-Signal (Pulsweitenmodulation) gesteuert, und dieser Gleichstrom wird der Primärseite des Schalttransformators hinzugefügt

Die Sekundärseite des Schalttransformators induziert eine hochfrequente Spannung, die zur Versorgung der Last gleichgerichtet und gefiltert wird

Der Ausgangsteil wird über eine bestimmte Schaltung an die Steuerschaltung zurückgeführt, um das PWM-Tastverhältnis zu steuern, um den Zweck einer stabilen Ausgabe zu erreichen

Wenn der Wechselstrom eingespeist wird, muss er im Allgemeinen so etwas wie einen Zyklon passieren, um die Störungen im Stromnetz herauszufiltern, und auch die Störungen der Stromversorgung des Stromnetzes herausfiltern;

Bei gleicher Leistung gilt: je höher die Schaltfrequenz, desto kleiner das Volumen des Schalttransformators, aber desto höher die Anforderungen an das Schaltrohr;

Die Sekundärseite des Schalttransformators kann mehrere Wicklungen haben oder eine Wicklung hat mehrere Abgriffe, um die erforderliche Leistung zu erhalten;

Im Allgemeinen sollten einige Schutzschaltungen hinzugefügt werden, z. B. Leerlauf-, Kurzschluss- und andere Schutzmaßnahmen, da sonst das Schaltnetzteil durchgebrannt werden kann.

Wird hauptsächlich in der Industrie und einigen Haushaltsgeräten wie Fernsehern, Computern usw. verwendet.
